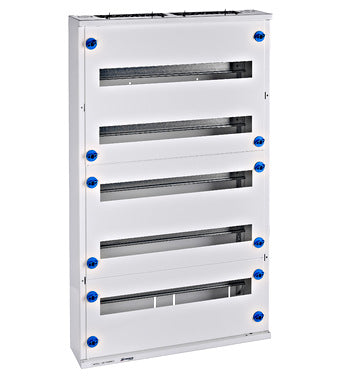

Modul 160 Opbouwkast IP30 5x24MOD 120MOD zonder deur

De ILC2A524—is een plaatstalen verdeelkast die met een polyester structuurpoederlak geverfd is. Deze Modul 160 verdeelkast beschikt over 5 rijen van 24 modules, 120 modules in totaal. Zonder deur heeft de ILC2A524 een IP30 beschermingsgraad en dus uitsluitend voor een installatie binnen geschikt. Door de afdekplaten wordt aan de klemmen van de modulaire toestellen een beschermingsgraad IP40 bereikt.

De ILC2A524—heeft een breedte van 543mm, een hoogte van 900mm, is 140mm diep en heeft een gewicht van 10,88kg. Aan de bovenzijde van deze Modul 160 opbouw verdeelkast 5x24 modules zijn er 2 kunststoffen doorvoerflenzen voor verschillende kabeldiameters voorzien. Op de rugwand zijn er ook extra kabeldoorvoeringen mogelijk. Het modulair chassis is uitneembaar en de DIN-rail afstand bedraagt 150mm. ILC2A524 wordt standaard met afdekplaten, DIN-rails, N- en PE-klemmen geleverd. Alle technische details vindt u bij Downloads en op de technische maattekening onderaan deze pagina.

Standaard wordt deze Modul 160 opbouwkast zonder deur geleverd. Verschillende soorten deuren zijn verkrijgbaar en kunnen allen met een draairichting naar links of rechts gemonteerd worden:

- Standaarddeur: uit plaatstaal met een diepte van 26mm(ILC2T524--)
- Hoge deur: uit plaatstaal met een diepte van 60mm (ILC2H524--)
- Zichtdeur: met een diepte van 26mm (ILC2F524--)
