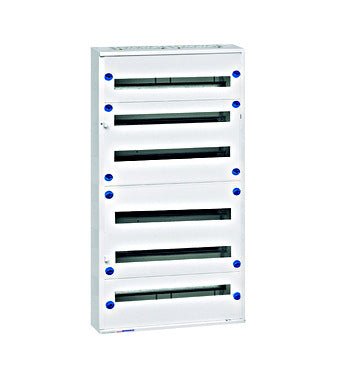

Modul 160 Opbouwkast IP30 6x33MOD 198MOD zonder deur

De grootste opbouw verdeelkast uit ons Modul 160 gamma, de ILC3A633--, beschikt over 6 rijen van elk 33 modules, 198 modules in totaal. Deze plaatstalen opbouw verdeelkast, geverfd met polyester structuurpoederlak biedt een grote capaciteit op een beperkte oppervlakte (zie veder), en is daarmee een ideale verdeelkast voor uw domoticadoeleinden en voor de klassiek uitgebreide elektrische installaties.

Standaard wordt deze Modul 160 met 198 modules zonder deur geleverd (zie verder). Deze versie is met een IP30 beschermingsgraad dan ook uitsluitend binnen te gebruiken. Door de afdekplaten wordt aan de klemmen van de modulaire toestellen een beschermingsgraad IP40 bereikt.

De ILC3A633-- heeft een breedte van 705mm, een hoogte van 1050mm, is 140mm diep en weegt 14,38kg. Aan de bovenkant van deze Modul 160 opbouw verdeelkast 6x33 modules zijn er 3 kunststoffen doorvoerflenzen voor verschillende kabeldiameters voorzien. Op de rugwand zijn er ook extra kabeldoorvoeringen mogelijk. Het modulair chassis is uitneembaar en de DIN-rail afstand bedraagt 150mm. ILC3A633--wordt standaard met afdekplaten, din-rails, N- en PE-klemmen geleverd. Alle technische details vindt u bij Downloads en op de technische maattekening onderaan deze pagina.

Standaard wordt deze Modul 160 opbouwkast zonder deur geleverd. Verschillende soorten deuren zijn verkrijgbaar en kunnen allen met een draairichting naar links of rechts gemonteerd worden:

- Standaarddeur: uit plaatstaal met een diepte van 26mm (ILC3T633--)
- Hoge deur: uit plaatstaal met een diepte van 60mm (ILC3H633--)
- Zichtdeur: met een diepte van 26mm (ILC3F633--)
